Одной из технологий приведения инструментов в действие является использование сжатого воздуха. Требуется превратить его давление в механическое движение. Это осуществляется с помощью узлов, называемых пневматическими цилиндрами. Они могут являться важной частью оборудования, создавать рабочее усилие. Для оснащения производственных процессов предлагается посмотреть пневматическую технику на ПНЕВМАТ.

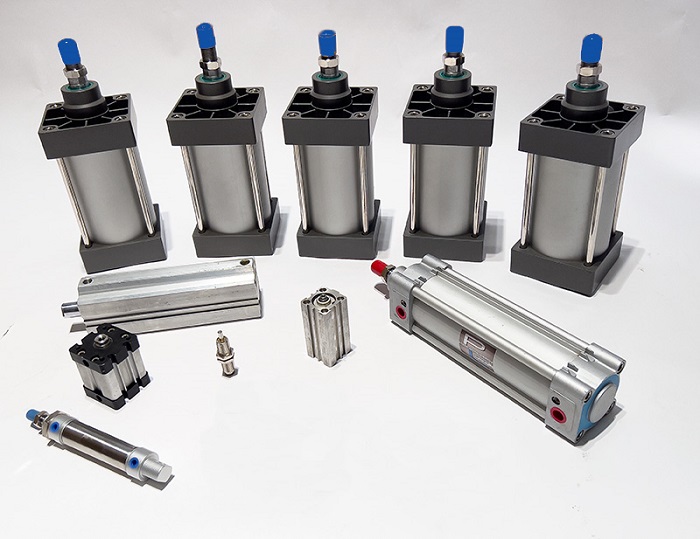

Виды пневомоцилиндров
Существует несколько критериев деления подобных узлов, по ним существует ряд вариантов:
- По форме корпуса стандартные, круглые или компактные.
- Тип стандарта, по требованиям которых устройство было изготовлено: ISO, CETOP, UNITOP.
- По принципу действия выделяют одно или двусторонние цилиндры. Аналогичный вариант деления существует по типу штока устройства.
- Также есть штоковые пневмоцилиндры и бесштоковые.
- По длине хода поршня есть стандартные и короткоходовые типы. Еще выделяются варианты с фиксированным и регулируемым ходом.
- Шток может иметь круглое или квадратное сечение.
- Резьба на штоке также может быть разной – внутренней или внешней.
- По числу штоков выделяют устройства с одним, двумя, тремя или множеством стержней, приводящими поршень в действие.
У одностороннего пневмоцилиндра шток выходит с одного торца, у двустороннего с обоих.
Выбор
Подбор узлов подобного типа определяется прежде всего назначением и возможностями использования. Среди основных параметров обращают на диаметр поршня. Чем он больше, тем значительнее усилие сможет передать цилиндр при одинаковом давлении в системе. Далее нужно узнать максимальное расстояние, которое преодолевает поршень. Оно также сказывается на силе воздействия пневмоцилиндра.
Тип действия требует точного подбора одно или двустороннего цилиндра, оно задается технологическими условиями процесса работы оборудования.
Устройство должно соответствовать рабочему давлению, которое развивает система, иметь определенный запас по пиковым нагрузкам. На цилиндры оказывает воздействие влажность, температура воздуха и наличие агрессивных веществ. Материал изготовления должен учитывать вариант использования пневмоцилиндра.
Узел устанавливается в определенное оборудование, он должен соответствовать габаритам, иметь соответствующие элементы крепления, регулируемые упоры, амортизаторы в крайних точках хода. То есть выбор идет по комплексу параметров.
